Какви документи получавате след завършен обект

Защо предаването не е просто връчване на ключове

“Готово е” не е достатъчна информация нито за собственика, нито за следващия електротехник, който ще пипа инсталацията след години. Предаването на обект завършва с конкретен пакет документи — не защото е формалност, а защото точно тези документи са единственият начин инсталацията да остане разбираема и проверима, след като стените вече са затворени.

Чертежи и диаграми

Четири чертежа покриват пълния проект — всеки отговаря на различен въпрос, кратко описан преди самата схема.

Принципна схема

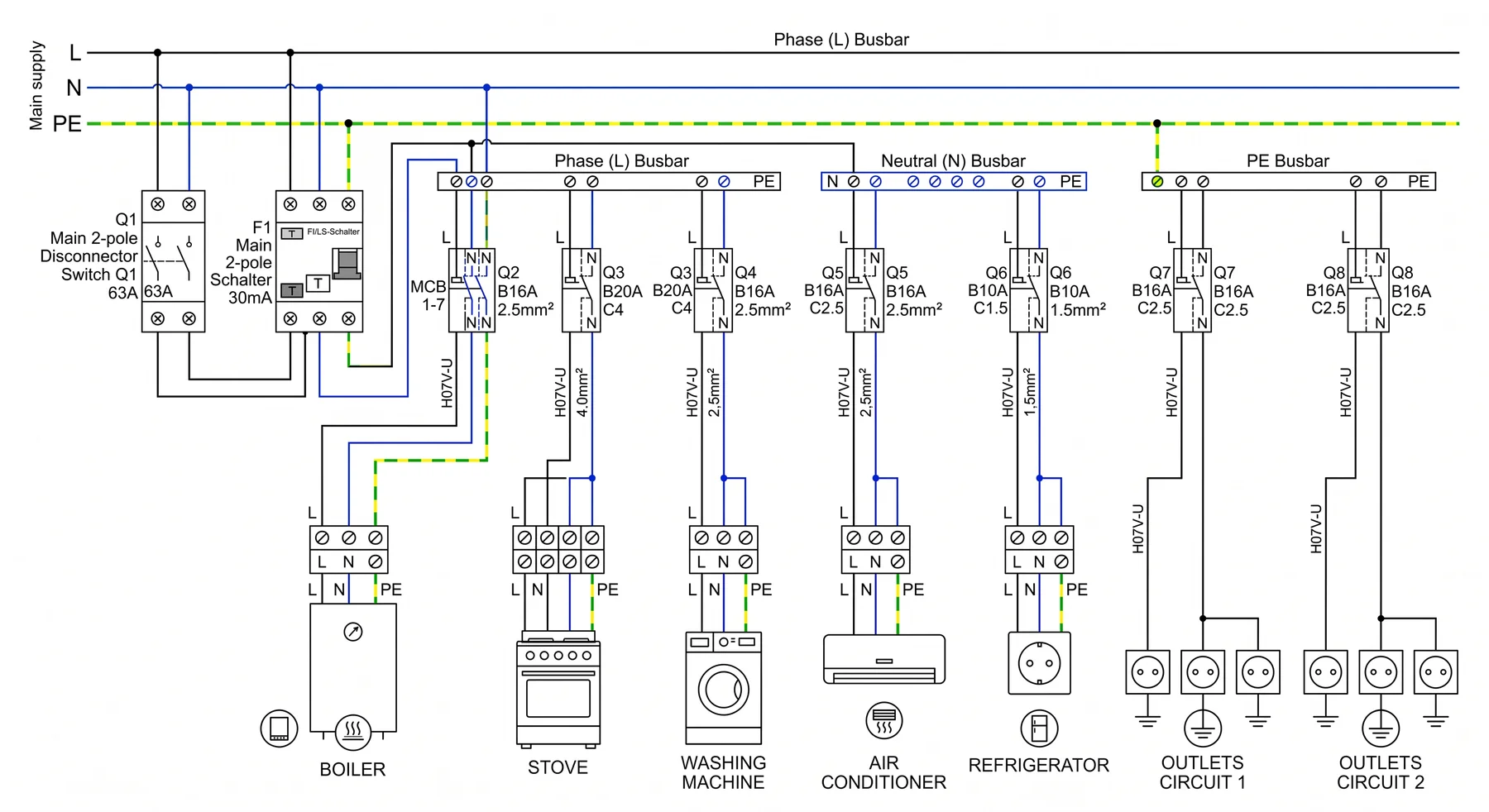

За проектиране и анализ — показва всички елементи и логическите връзки между тях, без да се съобразява с реалното им физическо разположение. В примера по-долу: главен разединител и общ ДТЗ, след което всяка отделна верига (бойлер, печка, пералня, климатик, хладилник, по два кръга контакти) минава през собствен автомат и терминален блок L/N/PE, с точното сечение на кабела до всеки консуматор.

Еднолинейна схема

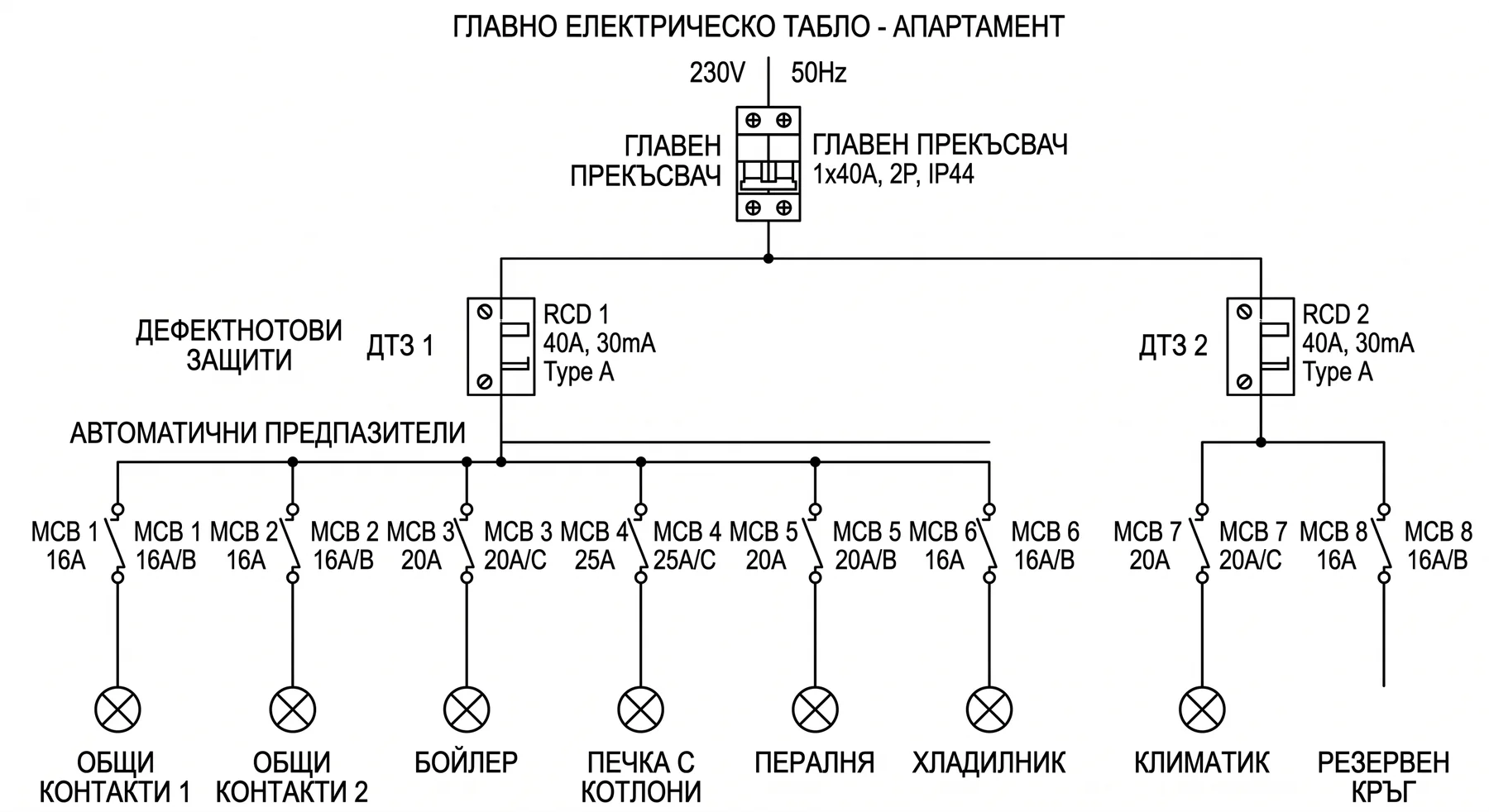

Опростен вариант — многопроводните линии (фаза, нула, земя) са показани с една линия. Примерът по-долу е за апартамент с два дефектнотокови прекъсвача (ДТЗ), всеки предпазващ група от вериги — общо 8 крайни автомата за контакти, бойлер, печка, пералня, хладилник, климатик и резервен кръг, съобразени с групирането от урока за групиране на вериги в таблото.

2D схема на токови кръгове (изглед отгоре)

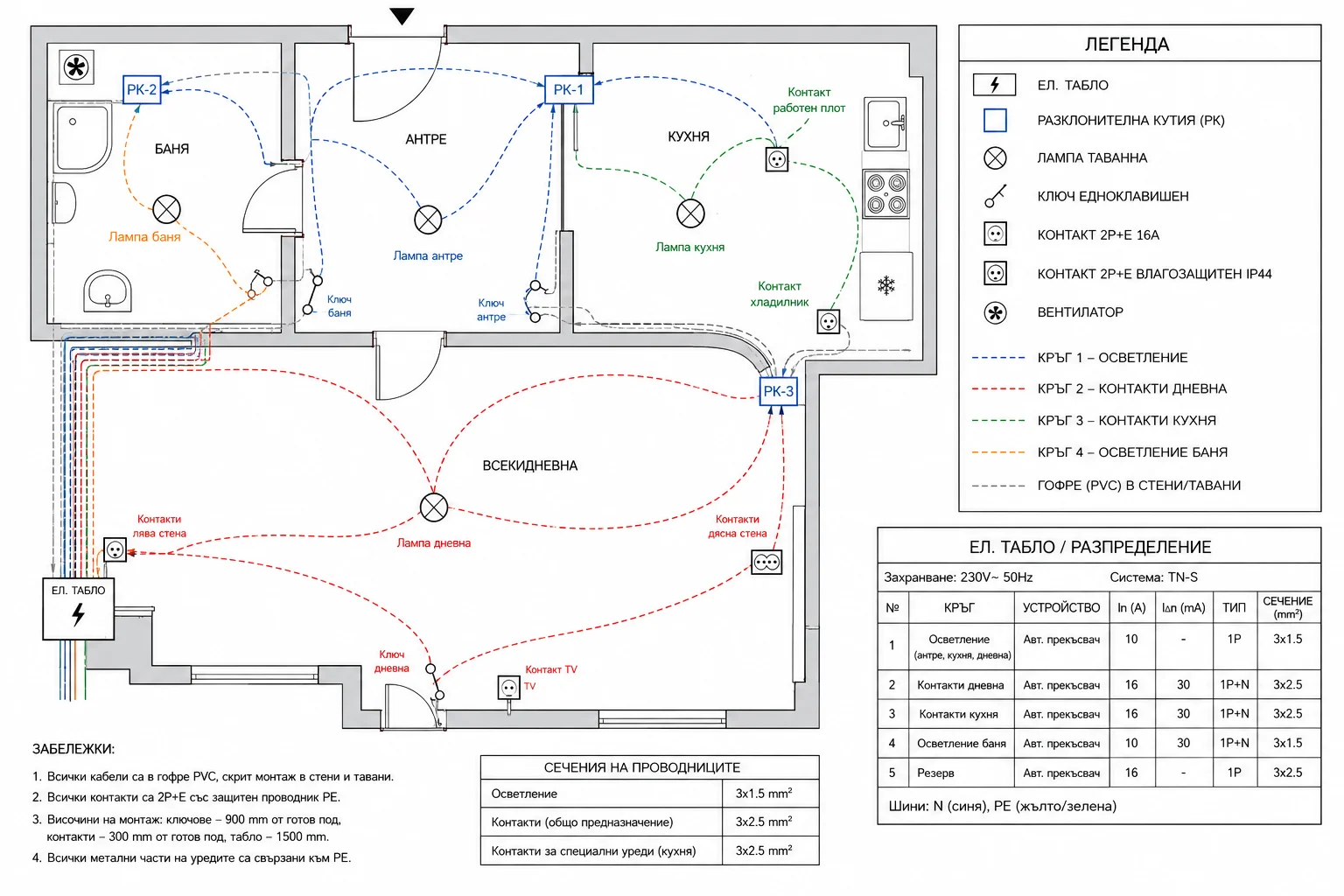

План на апартамента “отгоре”, на който всяка верига (кръг) е оцветена отделно — вижда се кой участък от кой цвят/кръг се захранва, без да е важно точното трасе. Основата, върху която по-късно се планират реалните трасета.

2D подробна монтажна схема (изглед отгоре)

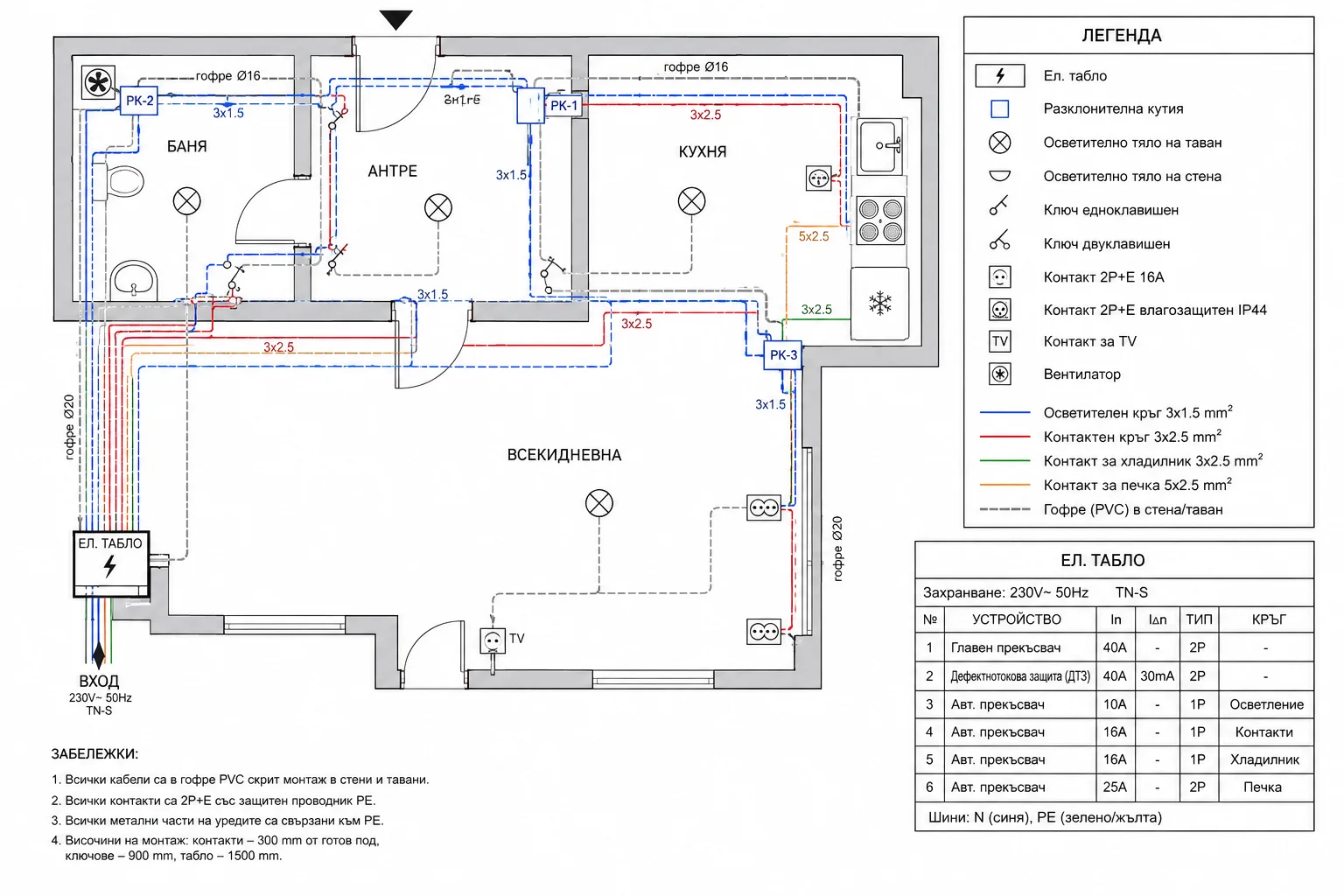

Реален пример — цял апартамент (баня, антре, кухня, всекидневна), гледан право отгоре. Показани са реалните трасета в гофрирани тръби (⌀16/⌀20), разклонителните кутии (РК-1, РК-2, РК-3), пълна легенда на символите и таблица на самото табло с номиналите на всеки автомат — точно чертежът, по който работи монтажникът.

Останали документи

Изчислено ел. табло — таблица/протокол с инсталираната и изчислителната мощност (по методиката от коефициент на едновременност), тока по всяка верига, избраните предпазители и сеченията на кабелите. Това е доказателството, че номиналите в таблото са резултат от сметка, а не избрани “на око”.

Изпълнителна документация (“as-built”) — финалната версия на всички схеми по-горе, отразяваща реално изпълненото, ако по време на монтажа се е наложило отклонение от първоначалния проект (различна дължина на трасе, преместен контакт, добавена верига). Проектната схема от етапа на проектиране показва какво е било планирано — изпълнителната показва какво реално е вкопано в стените.

Протоколи от измерванията — резултатите от всички проверки, описани в урока за тестване преди предаване: непрекъснатост на защитния проводник, съпротивление на изолацията, съпротивление на заземителния контур, тест на дефектнотоковите прекъсвачи. Всеки протокол носи конкретна стойност, дата и подпис на извършилия проверката — не просто “тествано”.

Декларация за съответствие на таблото по БДС EN IEC 61439 — доказателството, че самото табло е произведено и изпитано по стандарт, а не сглобено разчитайки само на визуален оглед.

Спецификация на вложените материали — конкретните модели и номинали на предпазителите, типа и сеченията на използваните кабели, моделът на самото табло — полезно при бъдеща доставка на съвместим резервен компонент.

Гаранционни карти и инструкции за експлоатация на основните компоненти — главен предпазител, дефектнотокови защити, самото табло — плюс кратко ръководство кое устройство/производител за какво отговаря.

Софтуер за изготвяне на CAD диаграмите

За еднолинейната и принципната схема вижте по-широкия избор софтуер в как да разчетете чертежа на своята ел. инсталация — там иде реч за инструменти със схематични символни библиотеки (ProfiCAD, QElectroTech). Тук иде реч конкретно за двете 2D схеми, изглед отгоре (токови кръгове и подробна монтажна) — архитектурния план с трасета и позиции, където достатъчни са два инструмента за общо 2D чертане:

• QCAD — лек, достъпен 2D CAD инструмент (има безплатна версия с отворен код), подходящ за архитектурен план с нанесени трасета, коти и позиции — не изисква индустриален пакет за проект на къща.
• AutoCAD — индустриалният стандарт, ако проектът изисква съвместимост с архитект/друг проектант, работещ вече в AutoCAD.

Всеки чертеж се предава едновременно в роден CAD формат (DWG/DXF, за бъдеща редакция) и като PDF файл — PDF версията е тази, която клиентът реално отваря и разпечатва, без да му трябва инсталиран CAD софтуер.

Защо си струва да се пази тази документация

• При бъдещ ремонт или добавяне на верига — електротехникът тръгва от готова схема, вместо да презасне инсталацията “по памет” или чрез пробни изключвания.
• При застрахователна претенция — протоколите доказват, че инсталацията е била изправна и сертифицирана към момента на предаване.
• При продажба на имота — пълен документален пакет е конкретно доказателство за качеството на изпълнението, а не просто устно уверение.
• При гаранционен казус — гаранционните карти и датите на протоколите определят дали даден проблем се покрива от гаранция.

Практическо обобщение

Пакетът от документи е логичното продължение на всичко, описано в целия процес за изграждане на ел. инсталация на къща — всяко изчисление, чертеж и протокол по пътя се пази именно затова, за да могат да се предадат накрая заедно, а не да се възстановяват със задна дата, ако някога потрябват.
